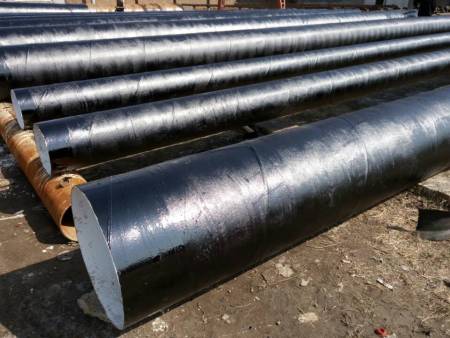

环氧煤沥青防腐钢管

环氧煤沥青防腐

环氧煤沥青防腐结构：由环氧树脂＋焦油沥青＋填料制成的防腐涂料在钢管表面上用玻璃布作为加强涂敷形成防腐层，常用于管道外壁防腐。厚度一般为0.5～1.0mm 。

高密度聚乙烯外套防腐

高密度聚乙烯外套防腐结构：在钢管外表面包裹高密度聚乙烯材料制成，具有极高的机械强度和优良的耐腐蚀性能，可以保护钢管在运输、安装及使用过程中避免因外界因素而造成的破坏。制造外套管应添加抗氧剂、紫外线稳定剂和碳黑等。聚乙烯外套管易老化，如露天存放宜用篷布等物遮盖，堆放处应远离高热源和火源，制成防腐钢管后，禁止暴晒、骤冷，否则聚乙烯外套管易开裂，影响产品性能和使用寿命。

螺旋钢管将带钢送入焊管机组，经多道轧辊滚压，带钢逐渐卷起，形成有开口间隙的圆形管坯，调整挤压辊的压下量，使焊缝间隙控制在1~3mm，并使焊口两端齐平。

　　1.如间隙过大，则造成邻近效应减少，涡流热量不足，焊缝晶间接合不良而产生未熔合或开裂。

　　2.如间隙过小则造成邻近效应增大，焊接热量过大，造成焊缝烧损;或者焊缝经挤压、滚压后形成深坑，影响焊缝表面质量。

　　将管坯的两个边缘加热到焊接温度后，在挤压辊的挤压下，形成共同的金属晶粒互相渗透、结晶，最终形成牢固的焊缝。螺旋钢管若挤压力过小，形成共同晶体的数量就小，焊缝金属强度下降，受力后会产生开裂;如果挤压力过大，将会使熔融状态的金属被挤出焊缝，不但降低了焊缝强度，而且会产生大量的内外毛刺，甚至造成焊接搭缝等缺陷。
