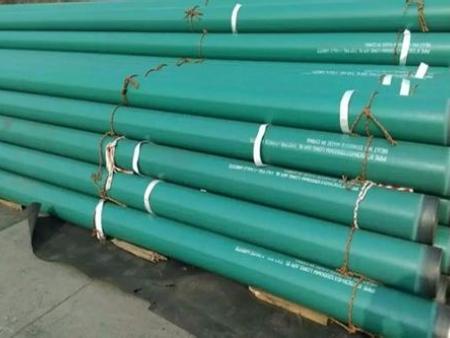

产品介绍
特性 .固化速度快，固化时间短，涂装效率高，适合于流水作业。 优异的机械物理性能。 优异的耐腐蚀性能，耐酸、碱、盐、油、水等。 能够在较大温度范围内起到长效的防腐效果。 涂层符合标准SY/T0315-97及CAN/CSA-Z245.20-98的技术要求。 .基本参数 .密度(25℃) 1.3~1.5g/cm3 GB/T4472-84 不挥发物含量 >99.4% GB6554-86 磁性物质含量<0.002% GB/T2482-86 胶化时间(230℃) 230℃≤30 s 180℃≤90 s GB6554-86 固化时间(230℃) 230℃≤1.5 min 180℃≤5 min SY/T0315-97 储藏稳定性 <30℃阴凉干燥处密闭储存，可保证一年。 产品包装 净重25kg，纸箱包装，内衬双层聚乙烯塑料袋。 .涂膜性能 外观 平整，色泽均匀，无气泡、开裂及缩孔 目测 附着力 1~3级 SY/T0315-97 阴极剥离 24hr≤ 8 28d≤ 10 SY/T0315-97 耐化学腐蚀 90d 合格 SY/T0315-97 断面孔隙率 1~4级 SY/T0315-97 粘结面孔隙率 1~4级 SY/T0315-97 抗3度弯曲 无裂纹 SY/T0315-97 抗冲击强度 -30℃ 1.5J 无针孔 25℃≥18J SY/T0315-97 击穿强度 ≥30MV/M GB/T1048-1989 体积电阻率 ≥1.0x1013 GB1410-1989 耐磨性 ≥3L/um SY/T0315-97 .施工说明 .涂装方法:40~120KV高压静电喷涂。 建议膜厚:普通级300~400um, 加强级400~500um。 理论用量:普通级0.42~0.56 kg/m2 加强级0.56~0.70 kg/m2 表面处理:喷砂或抛丸除锈达Sa2.5级以上，锚纹深度50~80um。 工件预热:一般采用中频加热，工件温度控制在220℃~240℃范围内，不得超过260℃。 喷涂施工:调节喷枪及工件，使涂膜达到指定厚度。 淬火时间:230℃时，从喷涂至淬火时间不得少于90 s 涂层冷却:冷却降温至95℃以下，进行表面检验。 修补漏点:检测出漏点后，进行粗糙处理，然后使用我公司液体环氧重防腐涂料SLH07进行修补。 本粉末涂料产品涂敷于预热的工件之上，利用余热固化，一般不需要后期烘烤。但在工件壁太薄或者外界气温过低的情况下，需要考虑额外加热固化。
