钢套钢保温钢管

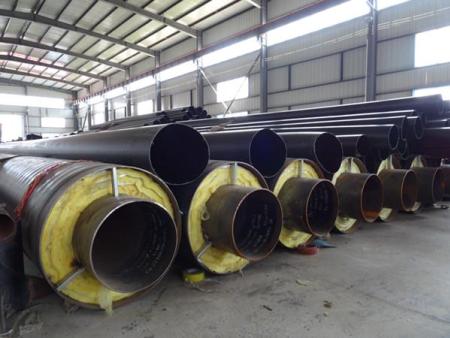

 钢套钢直埋保温管由工作钢管，隔热式内流动支架、主保温层，空气层或真空层，外套钢管和外套钢管防腐层构成。其结构见下图，各管件的典型布置见附图。

直埋保温管在结构上具有下列特点：

1、采用固定在内工作钢管上的流动支架和外套管内壁摩擦，保温材料跟随工作钢管一起活动，不会出现保温材料的机械磨损、粉化。

2、外套钢管强度高、密封性能好，直埋蒸汽钢套钢保温管设计方案可有效地防水、抗渗。

3、外套钢管的外壁采用优  质防腐处理，使外套钢管的防腐层寿命在 20 年以上。

4、工作钢管的保温层选用优  质保温材料，保温效果好。

5、工作钢管保温层与外套钢管之间留有 10~ 20mm 左右的间隙，既可直到进一步保温的作用。又是直埋管道极为通畅的排潮通道，直埋蒸汽钢套钢保温管设计方案使排潮管真正起到及时排潮的作用，同时起到信号管的作用；或将其抽成低真空，可更有效地保温并降低外套管内壁腐蚀。

6、工作负管滚动支架采用特种低热材料制成，与钢材的摩擦系数为 0.1 左右，管道运行时摩擦阻力较小。

7、工作钢管的固定支架，滚动支架与工作钢管的连接采用特别设计，可有效地防止管道热桥的产生。

8、直埋管道的疏水采用全密封式结构，疏水管接于工作钢管的低位点或设计要求的位置，无需另设检杳并。

9、工作钢管的弯头、三通、波纹管补偿器、阀门等均布置在钢套管内，整个工作管线处于全密封的环境下运行，安全可靠。

10、采用内固定支架技术，可完全邓消外固定混凝土支墩。节省费用，缩短工期。

11、 可采用抽真空技术，直埋蒸汽钢套钢保温管设计方案基本杜绝外套钢管内壁由水分引起的电化学腐蚀，同时更进一步提高管道的保温效果。
